Varillas de Protección

La mayor gama con todas las garantías

Función protectora del cable

Las varillas de protección tienen como función principal evitar daños, tanto estáticos como dinámicos, al cable sobre el cual van instaladas. Normalmente son instaladas en los puntos de suspensión.

¿CÓMO IDENTIFICARLAS?¿CÓMO IDENTIFICARLAS?

ASPECTO Y ACABADOSASPECTO Y ACABADOS

VER PRODUCTOSVER PRODUCTOS

DESCARGAR DOSSIER DESCARGAR DOSSIER

Identificación del producto.

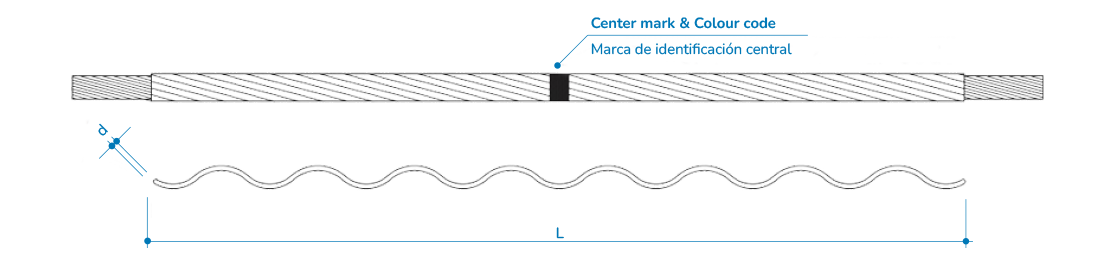

SAPREM ha creado una denominación que conjuntamente con el número de varillas, su diámetro, longitud y color de identificación, nos permitirá poder reconocer el accesorio.

prod_varillas_proteccion_identificacion_saprem

Cada varilla de Protección se presenta con dos letras que significan el material con el cual están fabricadas, AL (Aleac. aluminio), AC (Acero galvanizado), AW (Acero Recubierto de Aluminio-ACS), CW (Acero Recubierto de Cobre-CCS), AA (Acero aluminizado), seguidas de dos series de tres números que indican la gama de diámetro en la que esta comprendido el cable al que están destinadas.

Ejemplo: VPAL 093-099 es una Varilla de Protección de Aluminio para un cable de un diámetro comprendido entre 9,31 y 9,90 mm.

Además, el color de identificación del accesorio, que es la marca central que se da en las varillas, sirve para facilitar el montaje. El color de identificación de cada varilla está especificado en el dossier de herrajes helicoidales preformados que puede descargar.

Esta denominación se completa con la letra «D» si el sentido de cableado es a derecha, aunque se omite en las varillas de aluminio y de CCS, dado que la norma UNE para conductores dice que el sentido de cableado de los conductores debe ser a derecha, o con la letra «I» si es a izquierda, en este caso sí debe especificarse.

Ejemplo: VPAL 093-099 I es una Varilla de Protección de Aluminio para un cable de un diámetro comprendido entre 9,31 y 9,90 mm con cableado a izquierda. Su marca de identificación o color será negro.

MUY IMPORTANTE: El cableado del accesorio debe ser del mismo sentido que la capa exterior del cable al cual van destinadas.

Aspecto y acabado.

Varillas repasadas con abrasivo para aumentar la protección y evitar daños en el montaje

Las varillas que componen el accesorio están repasadas en sus extremos para evitar daños en el montaje y al conductor que van a proteger.
El repasado de puntas se realiza mediante abrasivo en varillas de diámetro menor o igual a 4,62 mm. Cuando las varillas son de aluminio y de diámetro mayor o igual a 5,18 mm la terminación de la varilla es esférica, así mismo en estas varillas se pueden terminar con punta tipo pico de loro cuando la línea en la que van a ir montadas lo requiera.
El conjunto de varillas que forman el accesorio están atadas mediante una cinta de color, coincidente con el color de identificación, cuando son varillas de diámetros menores. Cuando son varillas de diámetros superiores están atadas mediante una brida plástica.

Gama de productos.

SAPREM le ofrece una amplia gama de soluciones preparadas para todo tipo de cableados y conductores en diferentes medidas y diámetros para adaptarse a cada necesidad y proyecto.

Si desea consultar todas las especificaciones técnicas de las materias primas utilizadas por SAPREM descargue el dossier de herrajes helicoidales preformados.

Si desea otras dimensiones no dude en consultar con el Departamento Técnico de SAPREM.
